Dane dotyczące wydajności

Średnica nominalna: DN50 ~ DN1500
Ciśnienie znamionowe: PN16
Klasa wycieku: Klasa V
Odpowiednie media: Do standardowych tulei gumowych: szlamu mineralnego, błota, masy papierniczej itp. W przypadku innych opcjonalnych tulei gumowych: Stosowane media różnią się w zależności od uszczelnienia, a kompatybilność temperaturowa również jest odpowiednio różna.
Zakres temperatur: Dla standardowych tulejek gumowych: ≤ 80°C. Dla innych opcjonalnych tulei gumowych: Do 160°C.
Charakterystyka przepływu: Pełny przelot, niezakłócony przepływ

Metody łączenia i uruchamiania

Typ połączenia: płytkowe, kołnierzowe, wysokociśnieniowe , Luga , Gwintowane , Spawane , Zacisk
Metoda uruchamiania: ręczna (pokrętło / przekładnia ślimakowa), Pneumatyczny typ włączania i wyłączania (jednostronnego działania/podwójnego działania), Typ modulacji pneumatycznej, Elektryczny ( Typ włączania i wyłączania / Typ modulujący / Przeciwwybuchowy) , Uruchamianie hydrauliczne, Połączone działanie ( Ręczny-pneumatyczny / Ręczny-elektryczny)

Obowiązujące scenariusze: Górnictwo, przemysł fosforowy, elektrownie, przemysł stalowy i inny przemysł metalowy, przemysł celulozowo-papierniczy, zakłady chemiczne, przemysł tlenku glinu, cementownie itp.

Dostosowanie jest dostępne w zależności od wymagań.

Cechy produktu

100% pęcherzykoszczelne uszczelnienie zapewnia absolutny zerowy wyciek po stronie wylotowej;
Konstrukcja z podwójnym gniazdem umożliwia dwukierunkowy przepływ i odcięcie zaworu;
Niezakłócony przepływ przepływu eliminuje turbulencje i zmniejsza utratę ciśnienia podczas przepływu płynu przez zawór;
Brak wnęki gniazda, co zapobiega gromadzeniu się cząstek stałych i zapewnia niezawodne zamknięcie zasuwy zaworu;
Uszczelnienie wtórne z dynamiczną samoregulacją;
Nie ma potrzeby uszczelniania bramy ani trzpienia, co eliminuje wycieki uszczelnienia i prace konserwacyjne;
Długotrwały i trwały system smarowania;
Brak elementów metalowych mających bezpośredni kontakt z szlamem;
Elastyczna konstrukcja wspornika: nakrętkę trzpienia można zdemontować od góry i wymienić na miejscu w celu uruchomienia cylindra lub przekładni stożkowej bez spawania;
Wsporniki pozycjonujące otwieranie/zamykanie są standardem dla rozmiarów DN400 i mniejszych. Można wybrać kołki o stałym położeniu dostarczone przez fabrykę lub przygotowane przez użytkownika.

Funkcje projektowe

W konstrukcji wspornika o dużej wytrzymałości zastosowano zdejmowaną od góry nakrętkę trzpienia, co ułatwia montaż przekładni stożkowych lub siłowników pneumatycznych bez spawania;
Wsporniki pozycjonujące otwórz/zamknij są standardem (dla rozmiarów DN400 i mniejszych);
W pozycji otwartej zasuwę ze stali nierdzewnej można całkowicie wyciągnąć z szlamu, co umożliwia kontrolę lub wymianę zasuwy bez demontażu zaworu;
Brama ze stali nierdzewnej 316 jest konfiguracją standardową;
Dynamicznie samoregulujące się uszczelnienie wtórne utrzymuje smarowanie;
Wymienna na miejscu elastyczna tuleja uszczelniająca FENGCHI ułatwiająca montaż;
Niezakłócony przepływ przepływu, brak kontaktu metalu z metalem, brak bloków prowadzących i rowków w kształcie klina;
Konstrukcja tulei z podwójnym uszczelnieniem zapewnia odcięcie typu „ślepej płyty”, gdy zawór jest zamknięty; tuleje uszczelniające są ściśle dopasowane, aby odizolować średnie ciśnienie, eliminując potrzebę stosowania uszczelek kołnierzowych;
Standardem otworów w kołnierzu jednoczęściowego korpusu zaworu jest PN10, z opcjonalnym otworem PN16/ANSI B16.5/150;
Kontrolowany skok obszaru spłukiwania zapobiega zbyt głębokiemu wchodzeniu zasuwy w tuleję uszczelniającą w pozycji zamkniętej, zmniejszając naprężenia panujące na tulei uszczelniającej i możliwość rozdarcia tulei; wszystkie śruby są wyposażone w podkładki zabezpieczające pod spodem.

Materiały

Materiał korpusu zaworu: żeliwo sferoidalne, SS304 lub inne
Materiał tulei: NR, EPDM, NBR itp.
Materiał trzpienia zaworu: SS304
Materiał bramy: SS304, 316, 2205, 2507
Materiał łącznika: SS201, 304, 316
Materiał uszczelnienia wtórnego: EPDM

Dostosowanie jest dostępne w zależności od wymagań.

Tabela wyboru typu połączenia zaworu zasuwowego noża do gnojowicy ( Tylko w celach informacyjnych)

Typ połączenia	Odpowiedni zakres rozmiarów	Zakres ciśnienia znamionowego	Podstawowe zalety
Połączenie kołnierzowe	DN15 ~ DN2000	PN10 ~ PN40	Solidne połączenie, niezawodne uszczelnienie, odporne na szlam uderzenia, łatwy montaż/demontaż i wygodny do późniejszej konserwacji i wymiany zaworu
Połączenie waflowe	DN15 ~ DN600	≤PN16	Zwarta konstrukcja, mały rozmiar, niewielka waga, oszczędza przestrzeń instalacyjna i koszty, odpowiednie do szybkiego wymagania instalacyjne
Połączenie zaczepowe	DN100 ~ DN600	PN10 ~ PN25	Elastyczny montaż, umożliwia niezależny demontaż zaworu bez wpływu na system rurociągów, doskonałe uszczelnienie wydajność w porównaniu do zwykłych połączeń typu opłatek
Połączenie gwintowane	DN15 ~ DN50	≤PN10	Prosta konstrukcja, szybki montaż, niski koszt, kompaktowy rozmiar odpowiedni do wąskich przestrzeni
Połączenie spawane	DN15 ~ DN300	PN40 ~ PN160	Zero ryzyka wycieków, wysoka wytrzymałość połączenia, odporność na wysokie ciśnienie, wibracje i uderzenia szlamu, odpowiednie do długotrwałej, stałej pracy
Połączenie zaciskowe	DN15 ~ DN100	≤PN16	Szybki montaż i demontaż, brak ślepych zaułków, łatwy w utrzymaniu czystości, spełnia wymogi higieniczne

Tabela wyboru metody uruchamiania zaworu zasuwowego noża do gnojowicy （ Tylko w celach informacyjnych)

Kategoria uruchomienia	Konkretny typ	Odpowiedni zakres rozmiarów	Zakres ciśnienia znamionowego	Podstawowe zalety

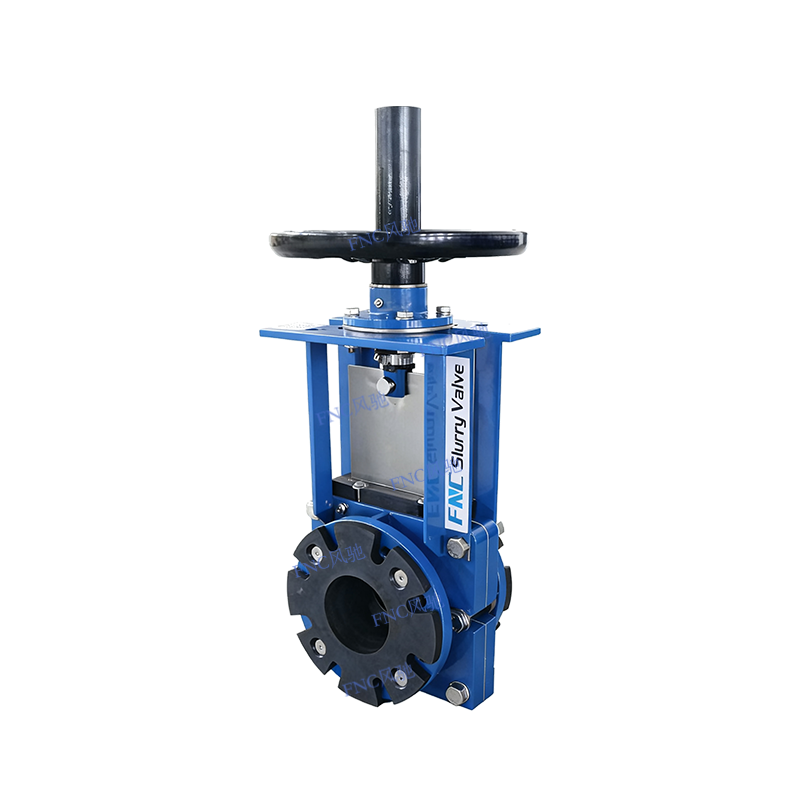

Uruchamianie ręczne	Uruchomienie pokrętła	DN15 ~ DN100	≤PN16	Niski koszt, wyjątkowo niska awaryjność, minimalna konserwacja, intuicyjna obsługa

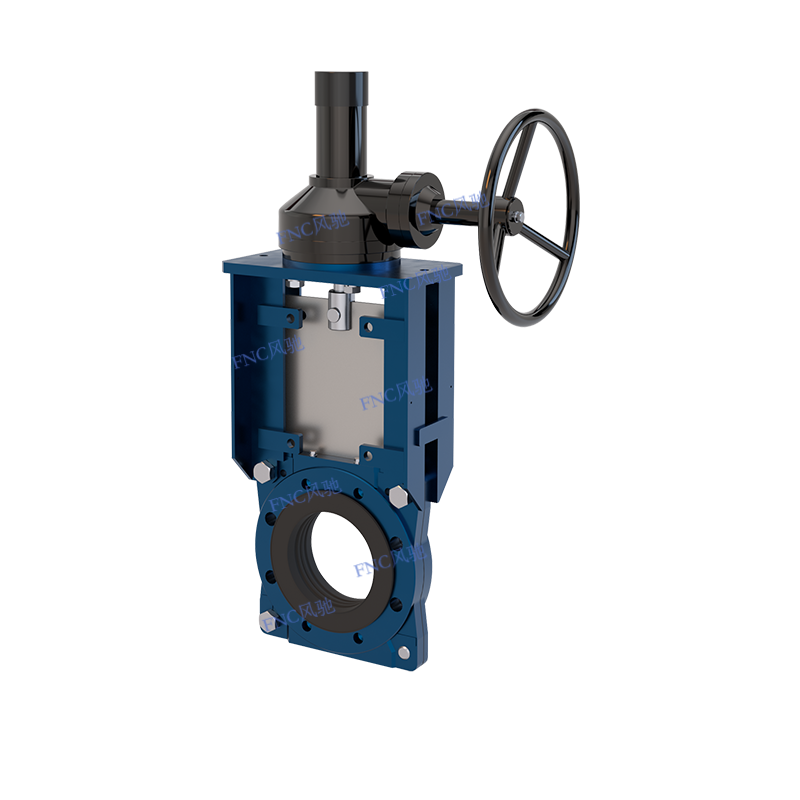

Uruchamianie ręczne	Uruchomienie przekładni ślimakowej	DN50 ~ DN400	≤PN25	Znaczące wzmocnienie momentu obrotowego, płynna praca, wysoka precyzja otwierania/zamykania, zapobiega uderzeniu szlamu w bramę

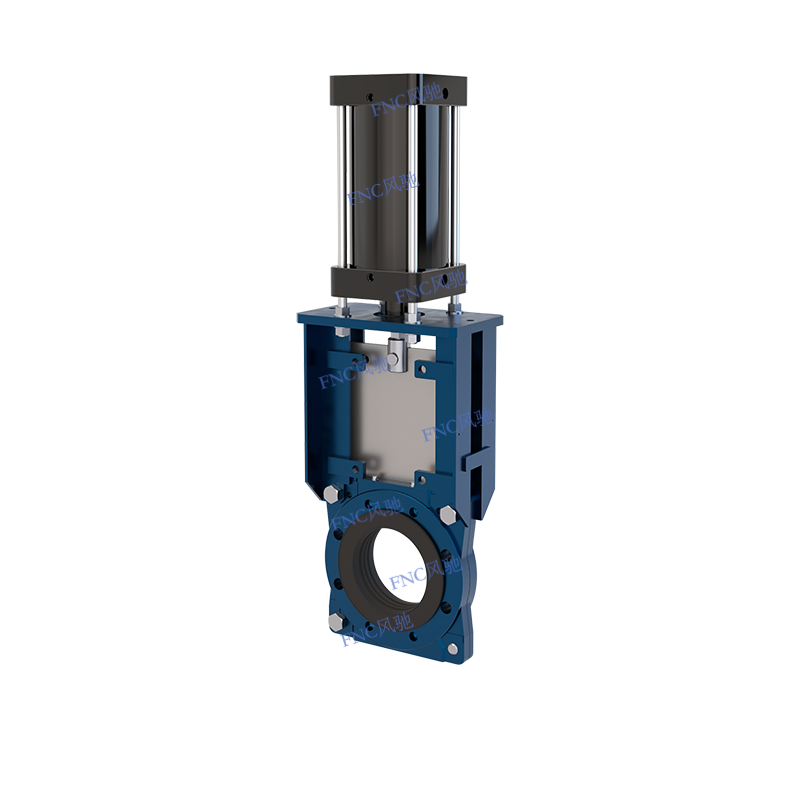

Uruchomienie pneumatyczne	Pneumatyczny typ włączania i wyłączania (jednostronnego działania/podwójnego działania)	DN100~DN1200	≤PN40	Szybka reakcja (1 ~ 5 sekund), odporna na trudne warunki (pyłoszczelna, przeciwwybuchowa), odpowiednia do pracy z wysoką częstotliwością, zapobiega zatykaniu się szlamu
Uruchomienie pneumatyczne	Typ modulacji pneumatycznej	DN50 ~ DN800	≤PN40	Wysoka precyzja regulacji, dokładna kontrola przepływu, zapobiega uderzeniom rurociągu, nadaje się do sterowania w pętli zamkniętej

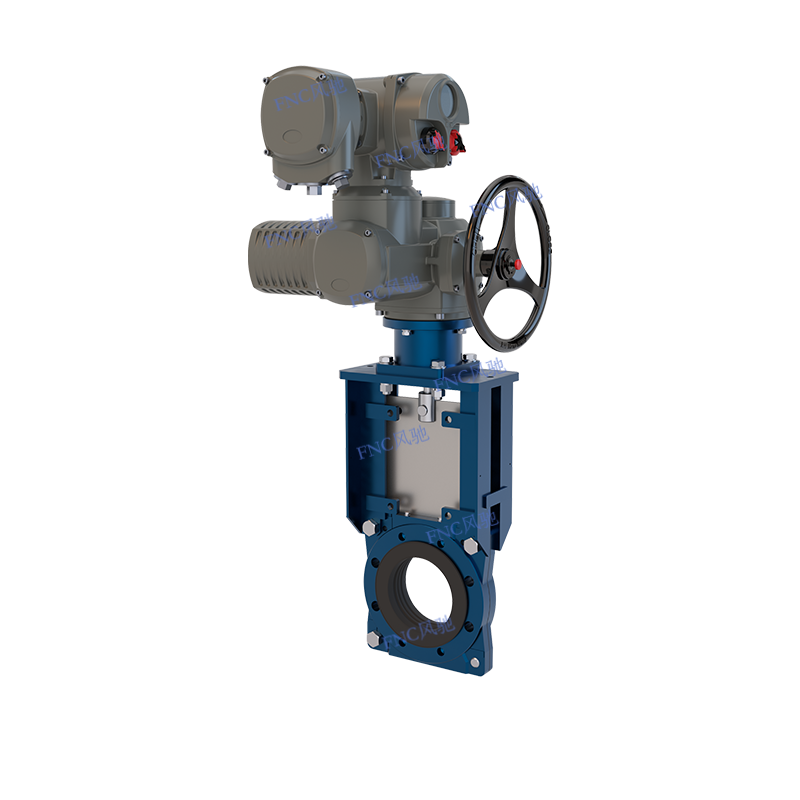

Uruchomienie elektryczne	Typ włączania i wyłączania elektrycznego	DN300~DN150 0	≤PN40	Wysoki stopień automatyzacji, praca oszczędzająca pracę, odpowiednia do zastosowań o dużej średnicy i wysokim momencie obrotowym, nie wymaga ręcznej obsługi na miejscu
Uruchomienie elektryczne	Typ modulacji elektrycznej	DN100~DN1200	≤PN40	Szeroki zakres regulacji, wysoka precyzja sterowania, dostosowuje się do dynamicznej regulacji przepływu, integruje się z systemami zautomatyzowanymi
Uruchomienie elektryczne	Uruchomienie elektryczne w wykonaniu przeciwwybuchowym	DN100 ~ DN1000	≤PN40	Łączy funkcję zdalnego sterowania z ochroną przeciwwybuchową, odpowiednią do środowisk niebezpiecznych

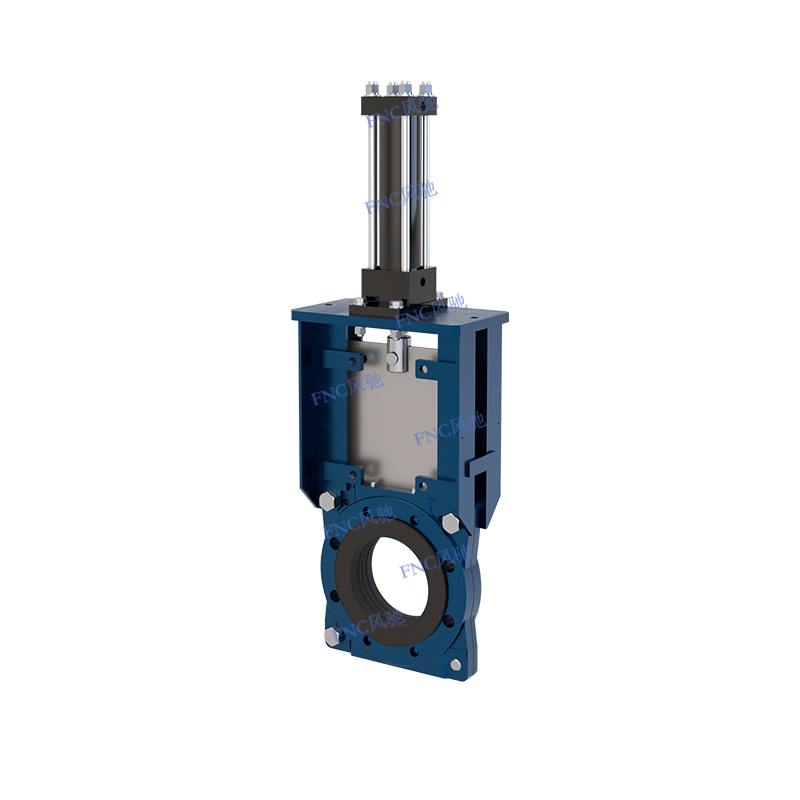

Uruchomienie hydrauliczne	Uruchomienie hydrauliczne	DN800~DN2000	PN40 ~ PN160	Niezwykle wysoki wyjściowy moment obrotowy (2–3 razy większy niż w przypadku uruchamiania pneumatycznego/elektrycznego), duża odporność na uderzenia, odpowiedni do warunków wysokiego ciśnienia i jego wahań
Połączone uruchamianie	Połączone uruchamianie ręczne-pneumatyczne/ręczno-elektryczne	DN50 ~ DN800	≤PN40	Podwójne zabezpieczenie, zapobiega awariom zaworów w wyniku awarii źródła zasilania, spełnia wymogi bezpieczeństwa dla krytycznych rurociągów
