Dane dotyczące wydajności

• Średnica nominalna: DN15 ~ DN2000
• Ciśnienie znamionowe: PN6 ~ PN40 (różni się w zależności od rozmiaru, typu połączenia i metody uruchamiania)
• Klasa wycieku: Klasa V
• Odpowiednie media: Do standardowych tulei gumowych: szlamu mineralnego, błota, masy papierniczej itp. W przypadku innych opcjonalnych tulei gumowych: Odpowiednie materiały wykładzinowe są wybierane na podstawie właściwości medium (takich jak temperatura, ciśnienie, wielkość cząstek, korozyjność itp.).
• Zakres temperatur: Dla standardowych tulejek gumowych: ≤ 80°C. W przypadku innych opcjonalnych tulei gumowych: Up to 160°C
• Charakterystyka przepływu: Pełny przelot, niezakłócony przepływ

Metody łączenia i uruchamiania

• Typ połączenia:  Typ kołnierzowy

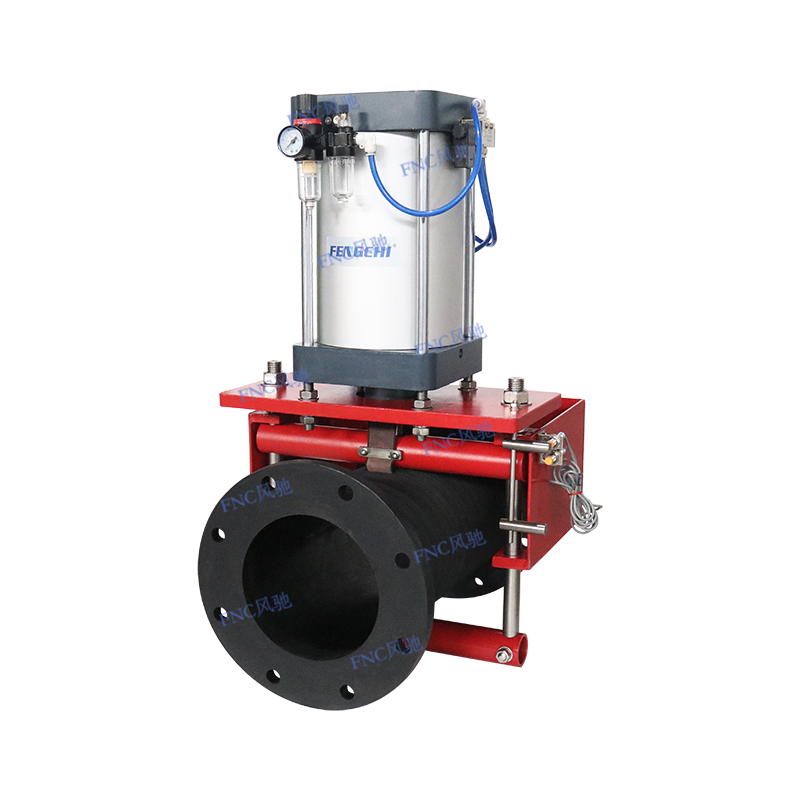

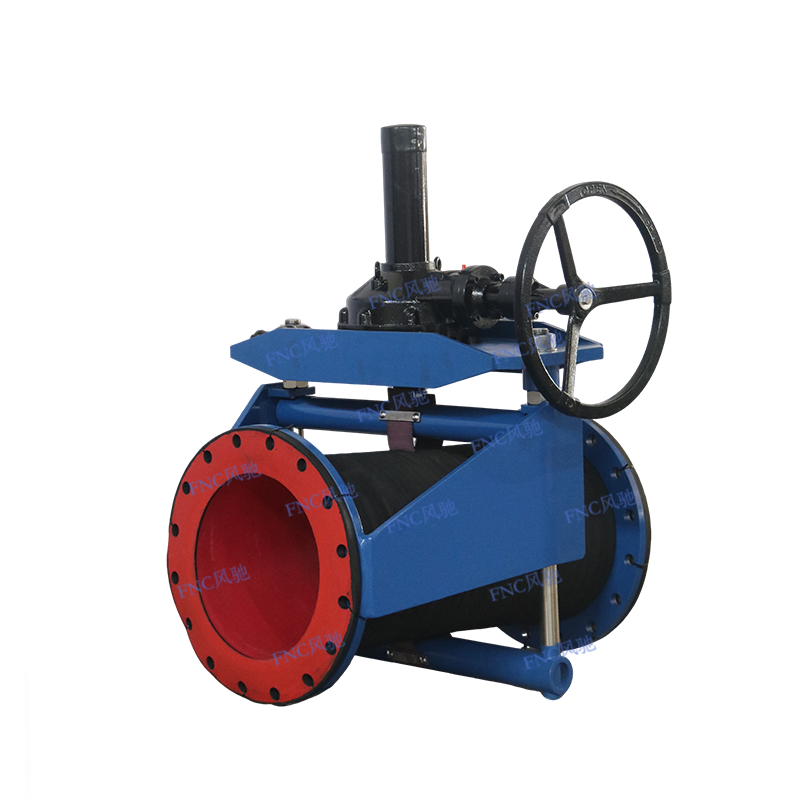

• Metoda uruchamiania: Ręczna, przekładnia ślimakowa, pneumatyczna (jednostronnego działania, dwustronnego działania), elektryczna (typ włączenia-wyłączenia, typ modulacji), hydrauliczna, pneumatyczna modulacja (z pozycjonerem)

Obowiązujące scenariusze: Górnictwo, Oczyszczanie ścieków, Procesy kontroli chemicznej, Elektrownie

Dostosowanie jest dostępne w zależności od wymagań.

Cechy produktu

• Konstrukcja pełnoprzelotowa – brak ograniczeń przepływu;
• Zamknięcie linii środkowej - wydłuża żywotność tulei;
• Tylko tuleja styka się z medium – istnieje tylko jedna część zużywalna;
• Funkcja samooczyszczania – brak zakleszczeń;
• Wiele opcji materiału tulei - spełnia wymagania różnych mediów;
• Solidna konstrukcja – wydłuża okresy pomiędzy przeglądami serwisowymi;
• Tuleja gumowa, „podstawowy element” zaworu zaciskowego, jest częścią zaworu mającą kontakt z medium procesowym;
• Indywidualna konstrukcja tulei: najbardziej odpowiednia konstrukcja tulei jest wybierana zgodnie z warunkami zastosowania klienta;
• Kiedy żywotność zaworu dobiegnie końca, po wymianie tulei można uzyskać „prawie nowy” zawór zaciskowy.

Cechy konstrukcyjne

• Całkowicie otwarty: Elastyczna tuleja zaworu zaciskowego o pełnym przekroju nie ma przerw ani martwych narożników;
• Proces zamykania: Zamykanie po linii środkowej – ta funkcja pozwala uniknąć turbulencji i zużycia wewnątrz tulei. Tuleja tworzy gładką, zamkniętą rurkę Venturiego i zapewnia samooczyszczanie przy każdej operacji;
• Całkowicie zamknięty: Zawór zaciskowy zapewnia dwukierunkowe odcięcie przy zerowym wycieku po całkowitym zamknięciu, przyjmując wewnętrznie bezpieczną konstrukcję, która nie wymaga konserwacji uszczelek.

Materiały

• Materiał korpusu zaworu: stal węglowa, Żeliwo sferoidalne, SS304 lub inne
• Materiał tulei: NR, EPDM, NBR itp.
• Materiał trzpienia zaworu: SS304
• Materiał łącznika: SS201, 304, 316

Dostosowanie jest dostępne w zależności od wymagań.

Zawór zaciskowy Tabela wyboru typu połączenia （ Tylko w celach informacyjnych)

Zawór zaciskowy Actuation Method Selection Table（ Tylko w celach informacyjnych)
