Objaśnienie sterowanych pneumatycznie zaworów zaciskowych: przewodnik dotyczący projektowania, zastosowań i doboru

Co odróżnia sterowane pneumatycznie zawory zaciskowe od zaworów konwencjonalnych

W inżynierii sterowania przepływami większość typów zaworów opiera się na elementach mechanicznych — bramkach, kulach, grzybach lub tarczach — które wchodzą w bezpośredni kontakt z mediami przepływającymi przez system. Te części wewnętrzne podlegają zużyciu, korozji i zabrudzeniu, szczególnie gdy media zawierają ścierne ciała stałe, agresywne chemikalia lub lepkie zawiesiny. Pneumatyczne zawory zaciskowe charakteryzują się zasadniczo odmiennym podejściem. Zamiast umieszczać mechaniczną przeszkodę na ścieżce przepływu, wykorzystują elastyczną gumową tuleję jako jedyny element przepływowy. Kiedy do obudowy zaworu otaczającej tuleję zostanie wprowadzone sprężone powietrze, ściska ono tuleję od zewnątrz, ściskając ją i zatrzymując przepływ. Po zwolnieniu ciśnienia powietrza tuleja powraca do pierwotnej pozycji otwartej dzięki własnej elastyczności, przywracając pełny przepływ w średnicy bez kontaktu jakichkolwiek części mechanicznych z medium.

Ta filozofia projektowania zapewnia sterowanie pneumatyczne zawory zaciskowe zdecydowana zaleta w zastosowaniach, w których konwencjonalne zawory ulegają przedwczesnym awariom lub wymagają zbyt częstej konserwacji. Brak wewnętrznych elementów mechanicznych oznacza, że ​​nie ma gniazd, które mogłyby ulec erozji, żadnych łodyg, które mogłyby korodować, ani wnęk, w których mogłyby gromadzić się media i powodować blokady. Rezultatem jest zawór, który jest z natury samoczyszczący, wysoce niezawodny i wyjątkowo dobrze dostosowany do wymagających środowisk przemysłowych.

Jak działa mechanizm gumowej tulei w praktyce

Gumowa tuleja zaworu jest kluczowym elementem konstrukcyjnym każdego pneumatycznego zaworu zaciskowego. Jest to jedyny element, z którym stykają się media procesowe, co oznacza, że ​​wybór materiału tulei jest najważniejszą decyzją w procesie specyfikacji zaworu. Tuleja musi być chemicznie kompatybilna z mediami, wytrzymywać temperatury robocze i wystarczająco elastyczna, aby wykonać wiele tysięcy cykli otwierania i zamykania bez pęknięć zmęczeniowych lub trwałego odkształcenia.

Zasada działania jest prosta, ale skuteczna. Powietrze pod ciśnieniem – dostarczane ze standardowej linii sprężonego powietrza – kierowane jest do przestrzeni pierścieniowej pomiędzy zewnętrzną obudową zaworu a gumową tuleją. W miarę wzrostu ciśnienia powietrza działa ono równomiernie na zewnętrzną powierzchnię tulei, powodując jej zapadnięcie się do wewnątrz ze wszystkich stron jednocześnie. To równomierne, obwodowe ściskanie zapewnia całkowite i szczelne uszczelnienie na całym otworze zaworu. W przeciwieństwie do zasuw lub przepustnic, które tworzą uszczelnienie poprzez liniowy lub obrotowy kontakt mechaniczny, mechanizm zaciskowy eliminuje turbulencje, spadek ciśnienia i zużycie wynikające z częściowej niedrożności, które te konstrukcje wytwarzają w położeniach pośrednich.

Kiedy sprężone powietrze jest usuwane z obudowy — albo przez ujście do atmosfery, albo przez stan przełączania układu sterowania — naturalna elastyczność gumowej tulei powoduje, że powraca ona do całkowicie otwartego, cylindrycznego kształtu. To samopowrotne działanie nie wymaga sprężyny powrotnej, mechanizmu odwracającego siłownika ani pomocy zewnętrznej, co upraszcza ogólną konstrukcję systemu i zmniejsza potencjalne punkty awarii.

Standardowe Zawory zaciskowe sterowane pneumatycznie : Podstawowy projekt i specyfikacje

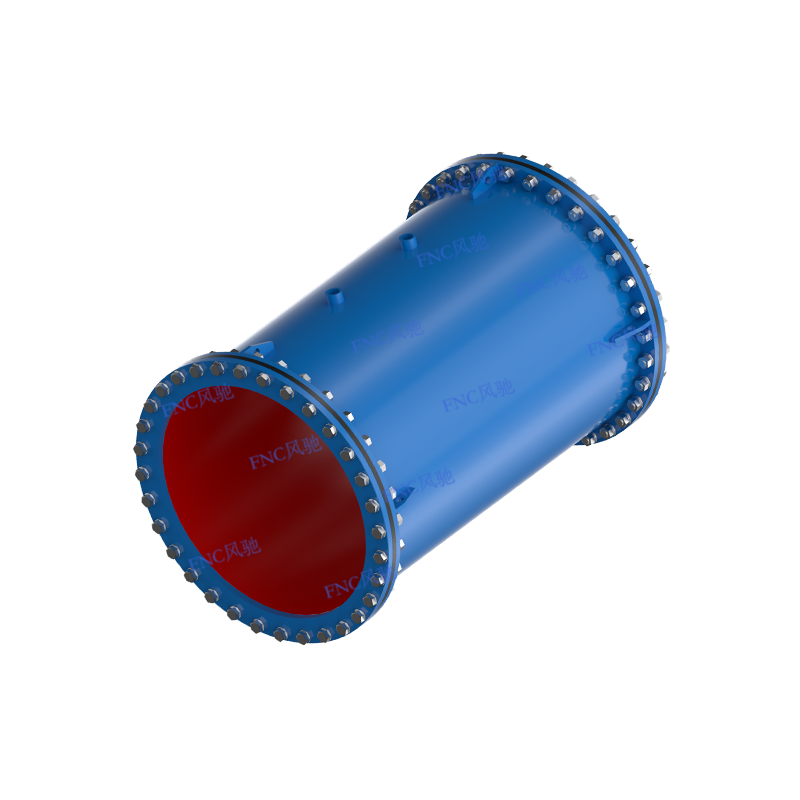

Standardowe air operated pinch valves represent the most widely used configuration in industrial fluid control. They are designed for straightforward on/off service — fully open or fully closed — in applications where the primary requirements are reliable shutoff, low maintenance, and resistance to abrasive or corrosive media. The standard configuration consists of a rigid outer casing, typically manufactured from cast iron, carbon steel, or stainless steel, and a replaceable rubber sleeve that runs the full internal length of the valve body.

Obudowa służy dwóm celom: zapewnia sztywność konstrukcyjną niezbędną do utrzymania ciśnienia powietrza uruchamiającego oraz chroni tuleję gumową przed zewnętrznymi uszkodzeniami mechanicznymi. Porty wlotu powietrza na obudowie łączą się z instalacją sprężonego powietrza poprzez zawór elektromagnetyczny lub sterowanie ręczne, co pozwala na integrację zaworu z zautomatyzowanymi systemami sterowania procesami przy minimalnej złożoności. Standardowe pneumatyczne zawory zaciskowe są dostępne w szerokim zakresie nominalnych rozmiarów otworów, zazwyczaj od 10 mm do 400 mm lub większych do zastosowań w przemyśle ciężkim i są przystosowane do ciśnień roboczych, które różnią się w zależności od materiału tulei i konstrukcji obudowy.

Kluczowe parametry specyfikacji standardowych pneumatycznych zaworów zaciskowych obejmują:

• Nominalny rozmiar otworu — określa przepustowość i musi odpowiadać średnicy rurociągu, aby zapewnić optymalną wydajność
• Materiał tulei — kauczuk naturalny, EPDM, NBR, neopren lub silikon, w zależności od składu chemicznego medium i zakresu temperatur
• Materiał obudowy — żeliwo do użytku ogólnego, stal nierdzewna do środowisk higienicznych lub korozyjnych
• Zakres ciśnienia powietrza uruchamiającego — zazwyczaj od 4 do 8 barów, chociaż zależy to od rozmiaru zaworu i twardości tulei
• Typ połączenia końcowego — kołnierzowe, gwintowane lub wsuwane, aby dopasować się do różnych konfiguracji rurociągu
• Pozycja bezpieczna — normalnie otwarta lub normalnie zamknięta, określona przez konfigurację powietrza sterującego

Branże i zastosowania, w których sprawdzają się zawory zaciskowe

Sterowane pneumatycznie zawory zaciskowe ugruntowały swoją pozycję w wielu gałęziach przemysłu właśnie dlatego, że ich zalety konstrukcyjne odpowiadają niektórym z najbardziej wymagających scenariuszy kontroli płynów w przetwórstwie przemysłowym. Każde zastosowanie z udziałem mediów, które mogłyby uszkodzić, zatkać lub skorodować konwencjonalny zawór, jest mocnym kandydatem na technologię zaworów zaciskowych.

Górnictwo i Przeróbka Minerałów

Zawiesiny zawierające gruboziarniste cząstki ścierne – koncentraty rud, odpady poflotacyjne i woda technologiczna zawierająca drobne cząstki stałe – szybko niszczą konwencjonalne gniazda zaworów i uszczelki. Pneumatyczne zawory zaciskowe radzą sobie z tymi mediami z łatwością, ponieważ cząstki ścierne przechodzą przez gładki, niezakłócony otwór gumowej tulei, nie powodując zużycia żadnej metalowej powierzchni. Sama tuleja jest jedynym elementem ulegającym zużyciu, a jej wymiana jest prosta i niedroga w porównaniu z kosztem regeneracji konwencjonalnego zespołu zaworu.

Oczyszczanie ścieków i ścieki

Ścieki i strumienie ścieków zawierają materiały włókniste, piasek i ciała stałe biologiczne, które zatykają i zanieczyszczają konwencjonalne zawory. Pełnoprzelotowa, odporna na zatykanie konstrukcja standardowych pneumatycznych zaworów zaciskowych umożliwia przepływ tych materiałów bez przeszkód. Działanie ściskające zapewnia również efekt wycierania podczas zamykania, oczyszczając strefę uszczelniającą z wszelkich uwięzionych włókien lub cząstek i zapewniając niezawodne odcięcie w każdym cyklu.

Przetwórstwo Chemiczne i Farmaceutyczne

Agresywne chemikalia atakujące metalowe elementy zaworów są bezpiecznie zamknięte w odpornej chemicznie gumowej tulei. Zastosowania farmaceutyczne korzystają z higienicznego, pozbawionego szczelin otworu tulei, który zapobiega rozwojowi bakterii i upraszcza kontrolę czyszczenia. W szczególności rękawy silikonowe spełniają wymagania FDA i USP klasy VI dotyczące bezpośredniego kontaktu z mediami farmaceutycznymi.

Produkcja żywności i napojów

Lepkie produkty spożywcze — sosy, przeciery i strumienie produktów mlecznych — przepływają przez zawory zaciskowe bez spadków ciśnienia lub ograniczeń przepływu, jakie nakładają zawory membranowe lub motylkowe. Możliwość czyszczenia na miejscu tulei gumowych dopuszczonych do kontaktu z żywnością sprawia, że ​​sterowane pneumatycznie zawory zaciskowe są praktycznym i higienicznym wyborem dla linii do produkcji żywności.

Wybór odpowiedniego materiału tulei do danego zastosowania

Ponieważ tuleja gumowa jest jedynym elementem stykającym się z mediami procesowymi, wybór materiału jest najważniejszą decyzją inżynierską w specyfikacji każdego pneumatycznego zaworu zaciskowego. Użycie niezgodnego materiału tulei spowoduje szybką degradację, utratę właściwości uszczelniających i potencjalne zanieczyszczenie strumienia procesowego. Poniższa tabela zawiera praktyczny przewodnik po najpopularniejszych materiałach tulei i ich odpowiednich zastosowaniach:

Instalacja, konserwacja i całkowity koszt posiadania

Jednym z najbardziej przekonujących praktycznych argumentów przemawiających za pneumatycznymi zaworami zaciskowymi – a w szczególności za standardowymi pneumatycznymi zaworami zaciskowymi – jest ich niski całkowity koszt posiadania przez cały okres użytkowania. Początkowa cena zakupu zaworu zaciskowego jest na ogół porównywalna lub niższa od ceny równoważnych zaworów kulowych lub motylkowych zaprojektowanych do podobnych warunków pracy. Prawdziwa przewaga kosztowa ujawnia się jednak z czasem dzięki zmniejszonym wydatkom na konserwację i wydłużonym okresom międzyobsługowym.

Instalacja jest prosta. Standardowe pneumatyczne zawory zaciskowe to urządzenia typu inline, które można podłączyć do standardowych rurociągów kołnierzowych, wymagają jedynie podłączenia do zasilania sprężonym powietrzem i można je podłączyć do istniejących obwodów sterujących zaworów elektromagnetycznych bez modyfikacji. Nie ma wymagań dotyczących specjalnych wsporników rur, wsporników siłowników ani skomplikowanych elementów montażowych. Orientacja zaworów jest elastyczna — zawory zaciskowe można instalować poziomo, pionowo lub pod dowolnym kątem bez wpływu na wydajność, pod warunkiem, że przyłącze powietrza uruchamiającego pozostaje dostępne.

Konserwacja pneumatycznych zaworów zaciskowych ogranicza się prawie wyłącznie do okresowej kontroli i wymiany tulei. Ponieważ tuleja jest jedynym elementem ulegającym zużyciu, personel konserwacyjny nie musi demontować obudowy, wymieniać gniazd, ponownie szlifować powierzchni uszczelniających ani ponownie pakować uszczelnień trzpienia. Wymiana tulei w większości standardowych pneumatycznych zaworów zaciskowych może zostać wykonana w czasie krótszym niż trzydzieści minut przez jednego technika przy użyciu podstawowych narzędzi ręcznych, co znacznie skraca czas przestojów konserwacyjnych w porównaniu z konwencjonalnymi typami zaworów. Koszt zamiennej tulei stanowi niewielki ułamek kosztu pełnego zespołu zaworu, dzięki czemu długoterminowy budżet na konserwację jest przewidywalny i łatwy do zarządzania.

Przy ocenie całkowitego kosztu posiadania pneumatycznych zaworów zaciskowych następujące czynniki konsekwentnie faworyzują je w porównaniu z konwencjonalnymi alternatywami:

• Brak wewnętrznych części metalowych, które mogłyby korodować, erodować lub zacierać się – eliminując najczęstsze tryby awarii konwencjonalnych zaworów w warunkach ściernych lub korozyjnych
• Wymiana tulei jako jedyne zadanie konserwacyjne — redukujące zarówno czas pracy, jak i wymagania dotyczące zapasów części zamiennych
• Konstrukcja z pełnym przelotem, która eliminuje spadek ciśnienia i umożliwia tłoczenie lub płukanie linii bez demontażu zaworu
• Proste uruchamianie sprężonym powietrzem, które integruje się z dowolnym standardowym pneumatycznym systemem sterowania bez dodatkowego oprzyrządowania
• Żywotność z długim rękawem w odpowiednich zastosowaniach — często przekraczająca milion cykli w zoptymalizowanych warunkach pracy

Inżynierom procesu i kierownikom ds. zaopatrzenia oceniającym rozwiązania zaworów do zastosowań w trudnych mediach pneumatyczne zawory zaciskowe — zwłaszcza standardowe pneumatyczne zawory zaciskowe stosowane w rutynowych operacjach włączania/wyłączania — niezmiennie zapewniają najniższy łączny koszt zakupu, eksploatacji i konserwacji. Ich mechaniczna prostota, wszechstronność materiałów i wrodzona odporność na awarie, które zwiększają koszty w konwencjonalnych instalacjach zaworowych, czynią je jedną z najbardziej niezawodnych i opłacalnych technologii kontroli płynów dostępnych w pełnym zakresie nowoczesnych zastosowań przemysłowych.
